高压接地线的特点、组成、注意事项和分类
发布时间：2018-01-16 作者：金能电力 来源：金能电力 点击:
高压接地线结构特点:
1. 由导线端线夹.短路线.汇流夹.接地线.接线鼻.接地端线夹或临时接地极以及接地操作棒等组成.
2. 导线端和接地端的线夹采用优质铝合金压铸.与其配套的紧固件金属均经镀镍处理.
3.接地操作棒采用绝缘性能与机械强度俱佳的高级环氧树脂.玻璃纤维精制而成.同时对操作手柄加装硅橡胶护套.合牢固.绝缘更为安全可靠.
4.短路线与接地线采用多股优质软铜线绞合而成,并外覆柔软.耐高温的透明绝缘护层.可以防止使用中对接地铜线的磨损.确保作业人员在操作中的安全.
5.接线鼻和汇流夹与接地铜线及外护套采用压接新工艺,软连接可有效地防止使用时连接处铜线断股.提高了接地线的可靠性和使用寿命.
同类产品:低压接地线.高压接地线.短路接地线.便携式接地线.手握母排接地线.室外双舌接地线.平口螺旋接地线.可拆卸接地棒.
高压接地线组成:
1.室外接地线的组成:双舌接地棒(现在是红色的接地棒) 软铜线 铜鼻子 地钉 (又称压铸双舌接地线)
2.室外高压接地线由铝合金压铸线夹(双舌头.挂钩式)与导线组成.可根据需要制成三分叉.四分叉.单相多种形式.该接地线工艺精致.结构轻巧.适用室外高压之用.
高压接地线使用注意事项
(1)工作之前必须检查高压接地线。软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。
(1)工作之前必须检查高压接地线。软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。
(2) 挂高压接地线前必须先验电，未验电挂接地线是基层中较普遍的习惯性违章行为，而验电的目的是确认现场是否已停电，能消除停错电、未停电的人为失误，防止带电挂接地线。
(3) 在工作段两端，或有可能来电的支线(含感应电、可能倒送电的自备电)上挂高压接地线。实际工作中，常忽略用户倒送电、感应电的可能，深受其害的例子不少。
(4) 在打接地桩时，要选择粘结性强的、有机质多的、潮湿的实地表层，避开过于松散、坚硬风化、回填土及干燥的地表层，目的是降低接地回路的土壤电阻和接触电阻，能快速疏通事故大电流，保证接地质量。
(5) 不得将高压接地线挂在线路的拉线或金属管上。其接地电阻不稳定，往往太大，不符合技术要求，还有可能使金属管带电，给他人造成危害。

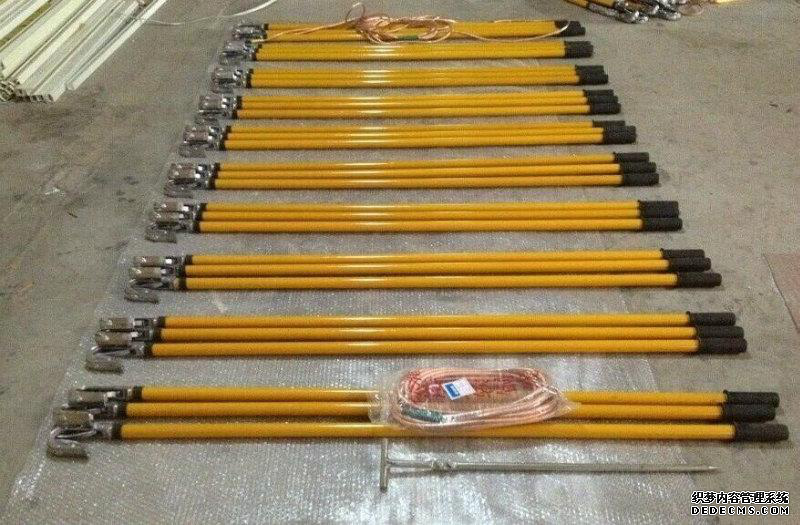

高压接地线展示图
高压接地线是用于线路和变电施工，为防止临近带电体产生静电感应触电或误合闸时保证安全之用。
高压接地线分类
（1）高压接地线按照使用环境可以分为：室内母排型接地线（JDX-NL）和室外线路型接地线（JDX-WS）。
（2）高压接地线按照电压等级可分为：10KV接地线，35KV高压接地线，110KV接地线，220KV高压接地线，500KV高压接地线。
