绝缘胶垫耐压等级如何检测,绝缘胶垫耐压检测标准

发布时间:2018-07-12  作者:金能电力   来源:www.jndl.com.cn 点击:
    购买过绝缘胶垫的都知道,绝缘胶垫要进行耐压等级的检测,符合标准后才能投入市场使用。一般使用单位都会要求绝缘胶垫要有检测报告,就是这个原因。那么绝缘胶垫检测的标准是什么,绝缘胶垫检测报告都会检测哪些项?检测报告仅仅是一块样品的检测,如何保证每次出厂的绝缘胶垫耐压都符合国标标准呢?下面金能电力为您介绍:
    绝缘胶垫国标检测标准
    绝缘胶垫国家标准: HG2949-1999《电绝缘橡胶板》。
    要 求:
    电压等级 /工频耐压/ 持续时间
    高压 /15 kV/ 1min
    低压 /3.5 kV/ 1min
    说明:使用于带电设备区域,测试试验时先将绝缘胶垫上下铺上湿布或金属箔,并应比被测绝缘胶垫四周小200mm,连续均匀升压至表8规定的电压值,保持1min,观察有无击穿现象,若无击穿,则试验通过
    测试常规配置:
    (1)5KV绝缘胶垫厚度:3mm 比重:5.8KG/m2 颜色:红,绿,黑
    (2)10KV绝缘胶垫厚度:5mm 比重:9.2KG/m2 颜色:红,绿,黑
    (3)15KV绝缘胶垫厚度:5mm 比重:9.2KG/m2 颜色:红,绿,黑
    (4)20KV绝缘胶垫厚度:6mm 比重:11KG/m2 颜色:红,绿,黑
    (5)25KV绝缘胶垫厚度:8mm 比重:14.8KG/m2 颜色:红,绿,黑
    (6)30KV-35KV 绝缘胶垫厚度:10mm 12mm 比重:18.4KG/m2 22 KG/m2 颜色:红,绿,黑。
    绝缘胶垫的检测都包含哪些项?
    绝缘胶垫检测一般都是找第三方机构进行检测,第三方机构也分为多种,一般只有正规的检测机构,颁布的检测报告才有权威性。一般绝缘胶垫检测报告检测的项包含:1、绝缘胶垫的外观和尺寸;2、绝缘胶垫的硬度;3、绝缘胶垫的拉伸长度及扯断伸长率;4、绝缘胶垫定伸(150%)永久性变形;5、绝缘胶垫热空气老化(70度*72H)拉伸强度降低率;6、绝缘胶垫的吸水性;7、绝缘胶垫电绝缘性能实验,包含耐电压实验和击穿电压实验。
    一般在检测过程中使用到的仪器有:工频实验变压器成套装置;高压实验控制台;交直流数字千伏表;高低温交变湿热试验箱;电力安全工器具力学性能试验机;冲片机;哑铃状1型裁刀;橡塑实验切片机;测厚仪;橡胶硬度计;老化试验箱;电子天平等;
    从以上的检测项和检测设备看出,检测过程是很严谨的,绝缘胶垫如果有正规检测报告,那么一般来说是没有什么问题了。当然这里指的是正规具有权威性的检测机构,这样的机构规范性更强,避免了弄虚作假的情况出现。
    绝缘胶垫如何保证出厂耐压符合标准呢?
    如果具备了检测报告,那么证明绝缘胶垫厂家有生产符合国标标准的能力,在绝缘胶垫生产中,不可能每次每个环节都毫无问题。一次疏忽,一次误差都可能导致绝缘胶垫产品耐压不达标。为此金能电力备有专门的检测设备,每次绝缘胶垫出厂都要进行耐压检测,以确保产品符合国标标准。

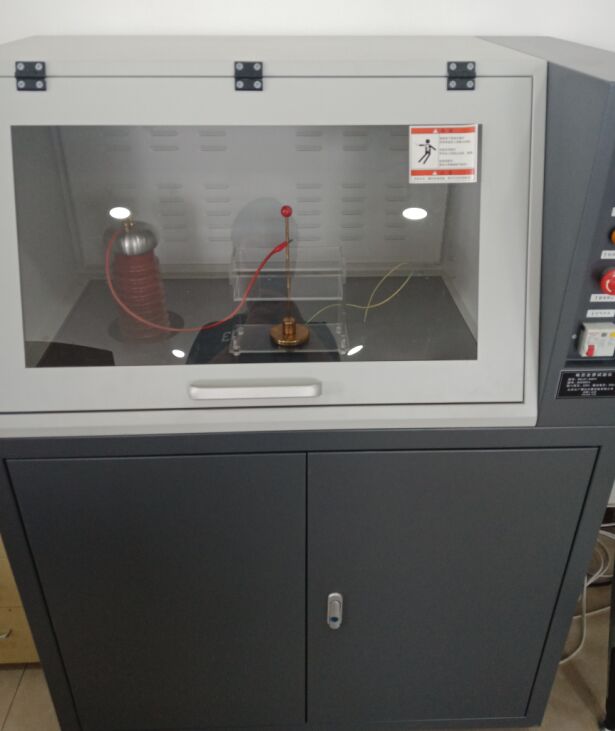

绝缘胶垫耐压检测设备

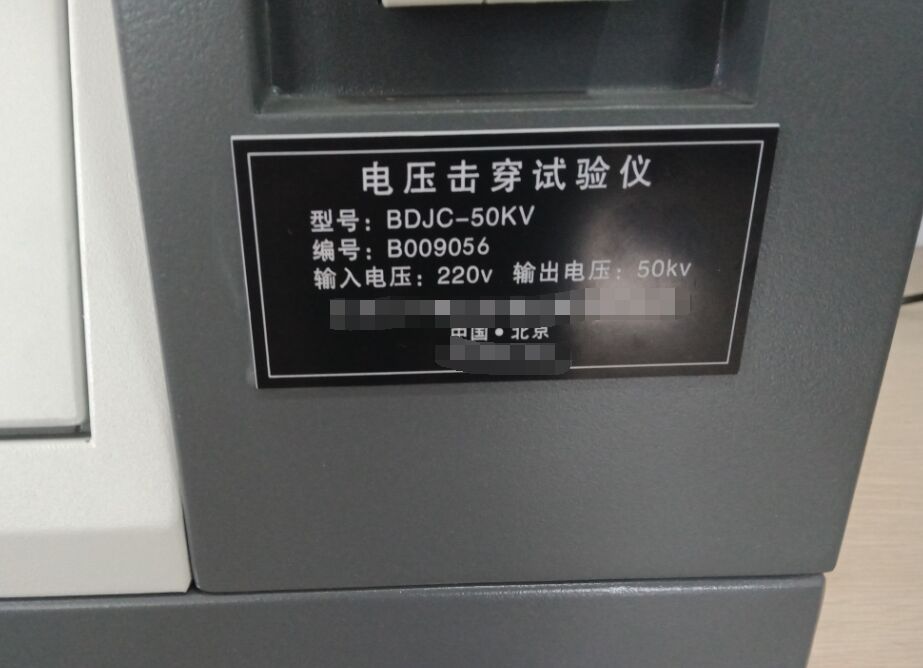

掉牙击穿试验仪输入及输出电压
