石油输油管道三桩设置和制作要求
发布时间：2019-10-05 作者：金能电力 来源：金能电力 点击:
1）里程桩/阴极保护测试桩
里程桩/阴极保护测试桩,采用扁长方形钢筋混凝土预制桩，测试引线位置在桩两侧面中上部，预制3cm×4cm铜板测试触点，在其上面分别焊接长度为2cm的φ10铜棒用于夹接测试鳄鱼夹，预埋φ20×1200PVC管穿越BVR16铜芯绝缘测试电缆。原油管道桩身颜色为白色。字体大小、色彩运用参照SY/T 6654－2006 第2.3.3条执行。混凝土桩，桩身底部设有突台，突台上套有防拔起混凝土板。并在外面加装PVC护套，形式及规格见图1。

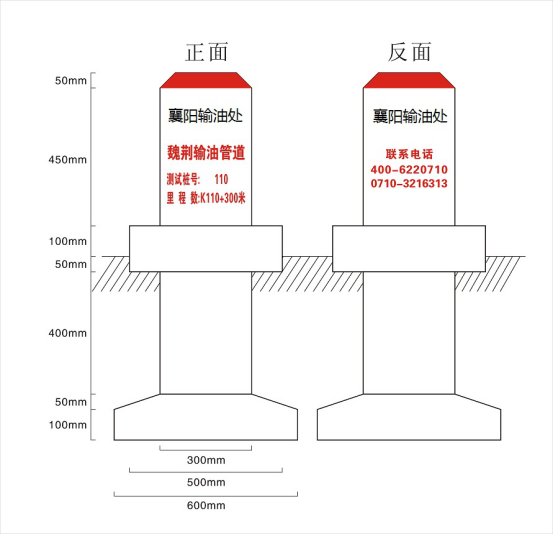

图1 里程桩/阴极保护测试桩
2）标志桩（穿越桩、交叉桩、设施桩、转角桩、分界桩）
穿越桩、交叉桩、设施桩、转角桩、分界桩等采用长方形警示桩，并预留出管道信息张贴位置，采用即时贴来标注管道基础信息，色彩运用参照SY/T 6654－2006 第2.3.3条执行。形式及规格见图2。
交叉桩记录与管道交叉物名称，交叉物与管道分上下书写。如果交叉物在管道上方穿过，交叉物名称在上，魏荆输油管道书写在下，反之魏荆管道书写字样在上。

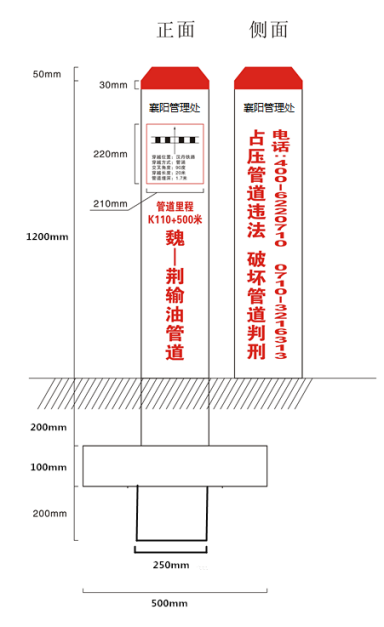

图2 标志桩
（3）加密桩（警示桩）
加密桩（警示桩）宜采用长方形钢筋混凝土预制桩。原油管道桩身为白色，字体为红色。

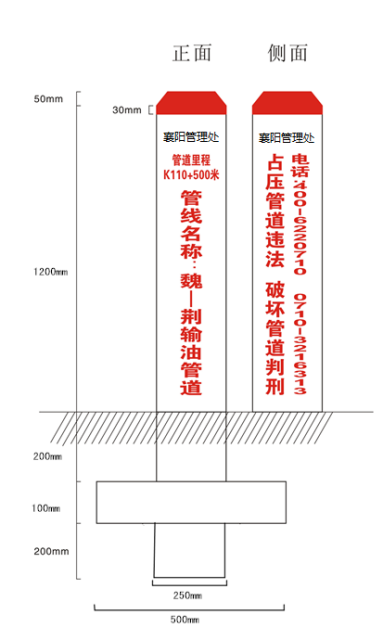

图3 加密桩（警示桩）
