绝缘操作杆特点、要点和技术参数

发布时间:2019-08-20  作者:金能电力   来源:www.jndl.com.cn 点击:
    绝缘操作杆特点
    绝缘操作杆是用于短时间对带电设备进行操作的绝缘工具,如接通或断开高压隔离开关、跌落熔丝具等。
    1、接口式绝缘操作杆是比较常用的一种绝缘杆。分节处采用螺旋接口,最长可做到10米,可分节装袋携带方便。
    2、伸缩式高压令克棒3节伸缩设计,一般最长做到6米,重量轻,体积小,易携带,使用方便,可根据使用空间伸缩定位到任意长度,有效地克服了接口式令克棒因长度固定而使用不便的缺点。
    绝缘操作杆使用11要点
    1、使用的绝缘操作杆必须符合安全要求。绝缘操作杆的材料要耐压强度高、耐腐蚀、耐潮湿、机械强度大、质轻、便于携带,一个人能够单独操作:为保证操作时有足够的绝缘安全距离,绝缘操作杆的绝缘部分长度不得小于0.7m:三节之间的连接应牢固可靠,不得在操作中脱落;使用的绝缘操作杆必须是经校验后合格的,不合格的严禁使用。
    2、使用绝缘操作杆前必须对绝缘操作杆进行外观的检查,外观上不能有裂纹、划痕等外部损伤。
    3、操作绝缘操作杆前应用干布擦拭棒绝缘操作杆表面,使其表面干燥,清洁。
    4、操作时应带绝缘手套、穿绝缘靴鞋或站在绝缘台垫上。操作者的手部只能握在手握部分,不得越过隔离环,握在绝缘部分。
    5、所用绝缘操作杆必须适用于操作设备的电压等级,即在不同工作电压的线路上使用相应规格与参数的绝缘操作杆,且每次使用前,都要核对无误后才能使用,切不可任意取用。
    6、雨、雪天气必须在室外进行操作的,要使用带防雨、雪伞形罩的特殊绝缘操作杆。防雨、雪伞形罩的作用是:能使绝缘操作杆伞的下部保持干燥。没有防雨、雪伞形罩的绝缘操作杆,不宜在雨、雪天气室外使用。
    7、绝缘操作杆的节与节之间要正确连接。不可将杆体置于地面上进行连接,要离开地面。否则,杂草、土进入丝扣中或粘缚在杆体的外表上,降低绝缘强度;丝扣要轻轻拧紧再用,若丝扣未拧紧即使用,有可能造成操作中脱落。
    8、操作过程中要注意保护好绝缘操作杆:一是防碰撞,因为一旦碰撞,就会损坏表面的绝缘层;二是操作过程中,要尽量减少对杆体的弯曲力,否则,损坏杆体。
    9、用绝缘操作杆拉合高压跌落式熔断器时顺序不能错。操作时应注意:由于高压跌落式保险是分相操作的,当操作第二相时,会产生比较强烈的电弧,以致引起对临相发生弧光短路。因此,在操作高压跌落式熔断器时,不论高压跌落式熔断器采用并列排列还是垂直排列,一般都是先拉开中间一相,然后再拉开两侧的两相,若系合闸操作,顺序刚好和拉闸时顺序相反。若在室外进行拉闸操作时,在中间一相拉开后,如跌落式熔断器为并行排列时,应先拉开背风的一相,较后拉开迎风的一相。若跌落式熔断器为垂直排列时,应先拉开项上的一相,较后拉开底下的一相。另外,还要特别注意:拉开高压跌落式熔断器时,不能带负荷操作,但可以断开接通小容量的空载变压器、空载线路和小负荷电流。
    10、绝缘操作杆应由专人保管,每半年要对绝缘操作杆进行一次交流耐压试验,不合格的要立即报废,不可降低其标准使用。每三个月检查一次,检查前先要擦净表面,检查的项目包括:机械强度、瓷瓶有无裂纹、油漆表面有无损坏。
    11、使用绝缘操作杆后要及时将杆体表面的污迹擦拭干净,放在干燥的地方,一般放在特制的架子上,注意不得与地面、墙面接触,否则碰伤其绝缘层;也可把绝缘操作杆各节分解后装入一个专用的工具袋内,然后再存放在屋内通风良好、清洁干燥的支架上或悬挂起来。
    绝缘操作杆技术规范
    一、材料要求:
    绝缘操作杆的杆材应由合成材料制成,合成材料可用无机或人造纤维加强,其外观颜色可由用户确定。其密度不应小于1.75g/cm3,吸水率不大于0.15%,50Hz介质损耗角正切不大于0.01。
    二、 结构及规格要求:
    1、 绝缘操作杆由杆头、绝缘部分和握手部分构成,结构图见图1。

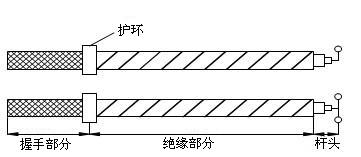

1 绝缘操作杆结构图
    2、 杆头可以由金属或绝缘材料制成,用来直接接触带电设备。根据工作需要,杆头可做成不同的样式,装在杆的顶端。杆头的长度在满足工作需要的情况下,应尽量做得短些,满足表1 中所列的数值,一般不超过10cm,以避免由于过长而在操作过程中造成相间短路或接地短路。
    3、列的数值。
1  绝缘操作杆长度的要求
电压等级(kV) 最短有效绝缘长度(m) 杆头长度(m) 握手部分长度(m)
10 ≥0.70 ≤0.10 ≥0.60
35 ≥0.90 ≤0.10 ≥0.60
110 ≥1.30 ≤0.10 ≥0.70
220 ≥2.10 ≤0.10 ≥0.90
500(DC) ≥3.50 ≤0.10 ≥1.00
500 ≥4.00 ≤0.10 ≥1.00
800(DC) ≥6.90 ≤0.10 ≥1.00

    4、 握手部分为操作人员握持的部分,其材质与绝缘部分相同,与绝缘部分以护环、颜色或其它明显标志相隔开。根据电压等级的不同,握手部分长度不应小于表1中所列的数值。
    5 、绝缘操作杆应有醒目且牢固的型号标识。
    6、 杆头可采用固定式或拆卸式接头,固定式的接头应为高强度材料制成,端部和边缘应加工成圆弧形,无论固定式还是拆卸式连接都应紧密牢固。
    7 、绝缘操作杆的总长度由最短有效绝缘长度、金属接头长度和握手部分长度的总和决定,其各部分长度应符合表1的规定。
    三、电气性能要求
   1、 受潮前、后的电气特性
    制造绝缘操作杆的杆材应进行300mm长试品的1min工频耐压试验,包括受潮前和受潮后的试验。试品在100kV工频电压下的泄漏电流应符合表2的规定。
2  试品工频耐压试验及泄漏电流允许值
标称外径(mm) 试品电极间
距离(mm)
1min工频
耐压试验 (kV)
泄漏电流(µA)
受潮前 受潮后
不大于≯
管材 30及以下 300 100 10 30
32~70 15 40
注:试验中记录最大电流以及电流与电压之间的相差角Ф、Φ>50°(管)或40°(棒)。
    2、 工频耐压性能
    制造绝缘操作杆的杆材应能耐受相隔300mm的两电极间1min工频电压试验。在100kV工频电压下应满足无滑闪、无火花或击穿,表面无可见漏电腐蚀痕迹,无可察觉的温升等要求。

*声明:网站所有图片及资料解释权归河北金能电力科技股份有限公司所有,未经许可不得下载和转载,擅自下载引发的经济纠纷或法律纠纷,我公司不承担任何责任 立即订购
