输油管道线路标志牌规格尺寸,输油管道线路警示牌图集
2019年11月15日

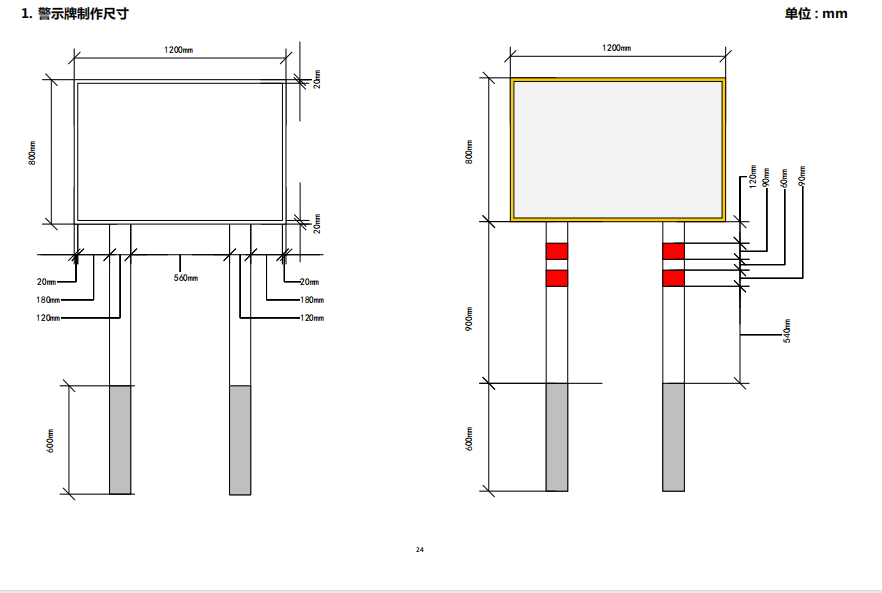

输油管道线路标志牌尺寸

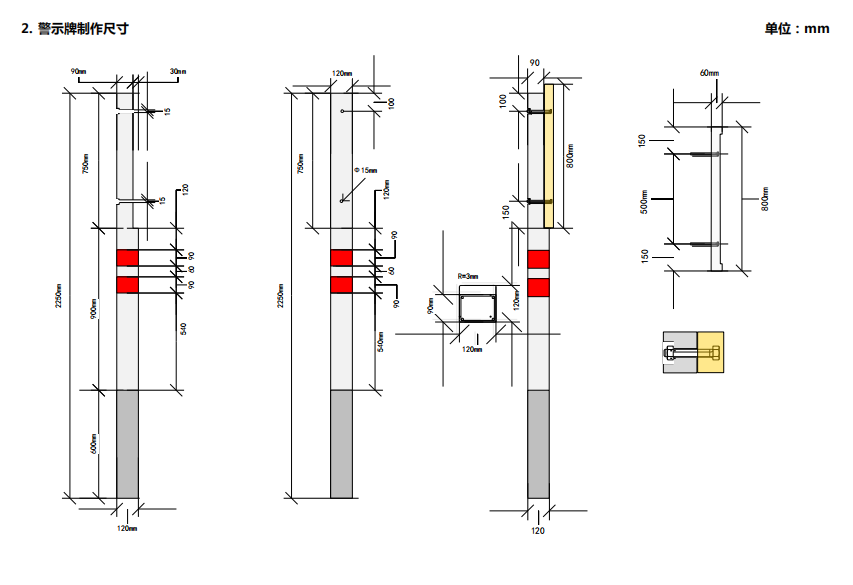

2. 警示柱制作尺寸

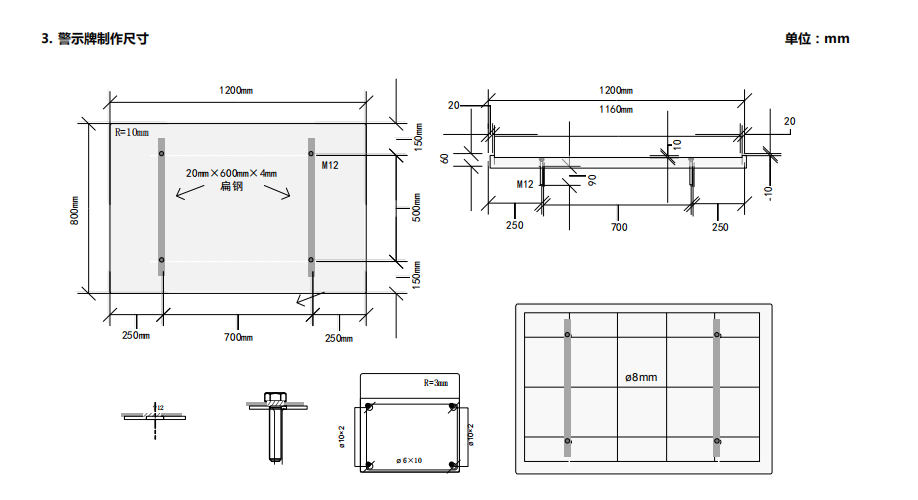

3. 警示牌面制作尺寸
螺杆埋件的固定方法：在扁钢钻 M12 孔，把螺杆穿过扁钢并焊牢，将扁钢与钢筋焊接成一体。
材料及制作：C20 钢筋混凝土捣制成型，立杆埋入地下部分用混凝土固定。

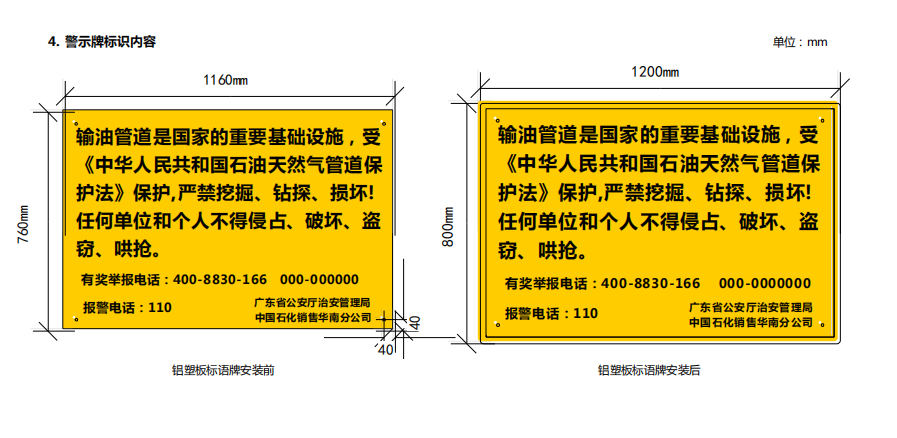

4. 警示牌标识内容
材料：用 1160mm×760mm×5mm 玻璃钢环氧树脂制作，印制电话，另一电话根据设置地点印所属站当地电话。
玻璃钢标语牌安装：在水泥框按标语牌孔位钻孔，放入膨胀胶管，用免钉胶均匀涂抹在水泥框内，将标语牌放入水泥框内用螺钉固定。

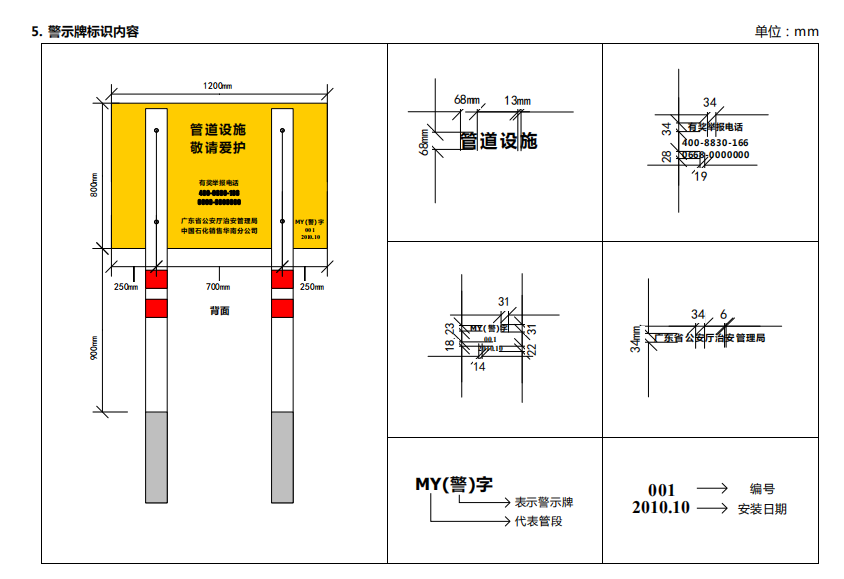

5. 警示牌标识内容

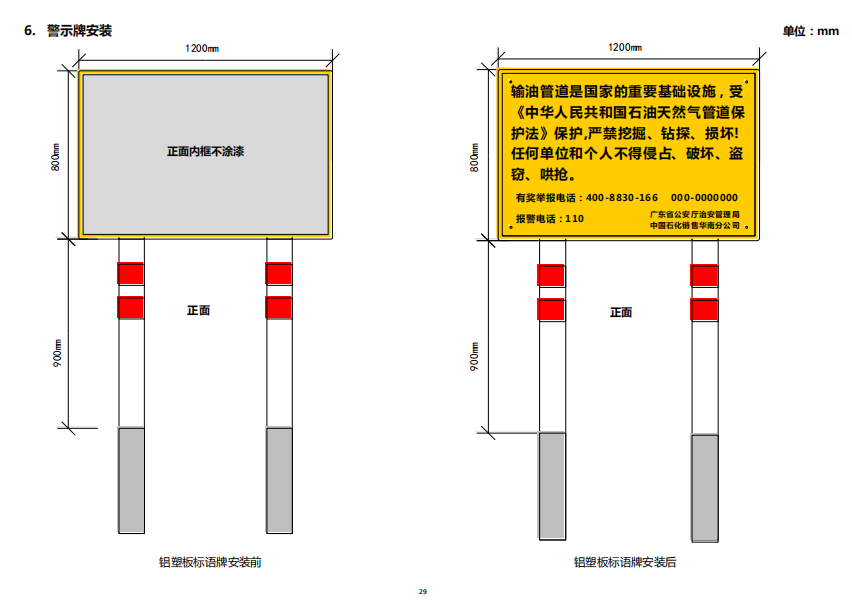

6. 警示牌安装

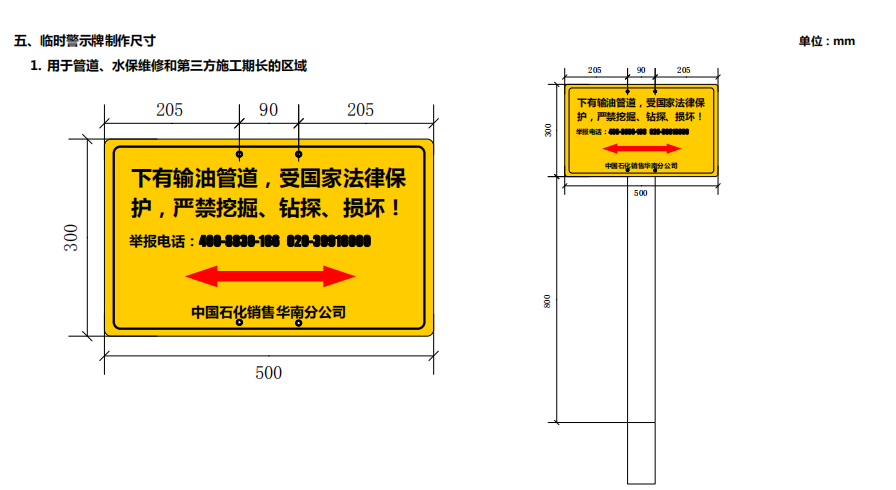

临时警示牌制作尺寸 单位：mm
1. 用于管道、水保维修和第三方施工期长的区域

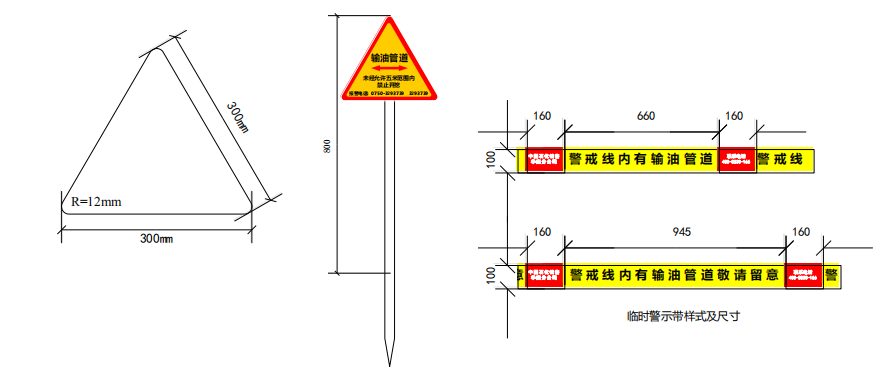

临时警示牌制作尺寸 单位：mm
2. 用于管位检测、抢险或短时间施工临时标注管道位置
内河助航标志警示牌制作尺寸 单位：mm
助航警示标志辅助警示标语
