燃气管道三桩一牌的设置和制作规格

发布时间:2019-12-23  作者:金能电力   来源:www.jndl.com.cn 点击:
    燃气三桩一牌的设置出处
    为达到长输管道标识完整、清晰,坚固耐用,方便管理,防止第三方破坏和标准化的要求,制定油气管道线路标识选用图。
管道地面标识的设计,包括里程桩/阴保测试桩、标志桩(转角桩)桩、警示牌、加密桩/通信标石,以及路面标识牌、截断阀室标识牌等桩牌的样式设计,,并对设置原则、设置位置、文字标注一并作出要求。
    (1) 《中华人民共和国石油天然气管道保护法》 2010年10月1日起施行
    (2) 《管道干线标记设置技术规范》SY/T 6064-2011
    (3) 《埋地钢质管道阴极保护技术规范》GB/T 21448-2008
    (4) 《管道公众警示程序》SY/T6713-2008
    (5) 《液体石油管道设施标识推荐作法》SY/T 6654-2006
    燃气管道三桩一牌的设置
    燃气管道三桩一牌、通信标石的样式设计及设置方法,参见《中国石化管道储运分公司油气管道线路地面标识图集》。
    本标准图集为管道地面标识的设计,包括里程桩/阴保测试桩、标志桩(转角桩)桩、警示牌、加密桩/通信标石,以及路面标识牌、截断阀室标识牌等桩牌的样式设计,并对三桩的设置原则、设置位置、文字标注一并作出要求。
    复合材料三桩的验收采用厂家提供产品技术指标检测报告与现场外观验收相结合。产品技术指标检测报告可见表1。高强度复合材料主材(桩体)采用拉挤成型工艺,不得采用手糊成型工艺,警示牌可采用模压成型工艺。桩帽不能采用塑料,如聚乙烯,ABS等,应采用复合材料,以保证桩的整体强度。
   现场外观验收可采用按样品验收的方法,即签合同时由厂家提供样品,按样品外观验收。
    现场安装应按设计图纸实施,确保三桩的抗拔要求。
    表1:高强度复合材料主材主要性能指标
序号 检验项目 合格标准
1 阻燃性能 高阻燃、氧指数 〉28
2 弯曲强度 ≥180MPa
3 拉伸强度 ≥180MPa
4 冲击韧性 ≥210KJ/m2
5 热变形温度 耐高温≥100℃;耐低温≤-40℃。
6 树脂含量 ≥35%
7 抗老化 ≥15年,需添加紫外线吸收剂

    燃气管道三桩一牌制作需求

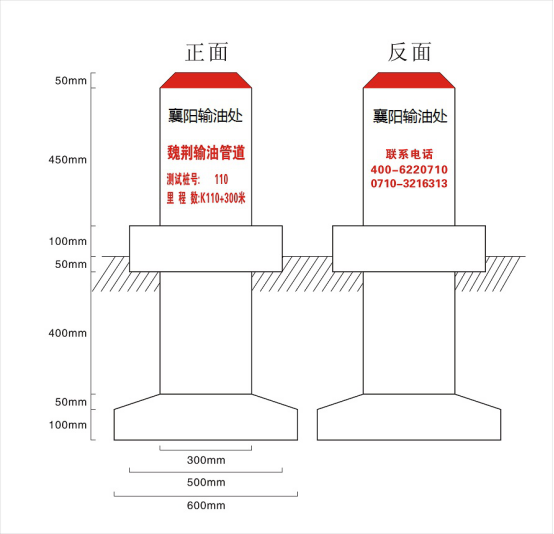

    里程桩/阴极保护测试桩,采用扁长方形钢筋混凝土预制桩,测试引线位置在桩两侧面中上部,预制3cm×4cm铜板测试触点,在其上面分别焊接长度为2cm的φ10铜棒用于夹接测试鳄鱼夹,预埋φ20×1200PVC管穿越BVR16铜芯绝缘测试电缆。原油管道桩身颜色为白色。字体大小、色彩运用参照SY/T 6654-2006 第2.3.3条执行。混凝土桩,桩身底部设有突台,突台上套有防拔起混凝土板。并在外面加装PVC护套,形式及规格见图1。
    (2)标志桩(穿越桩、交叉桩、设施桩、转角桩、分界桩)

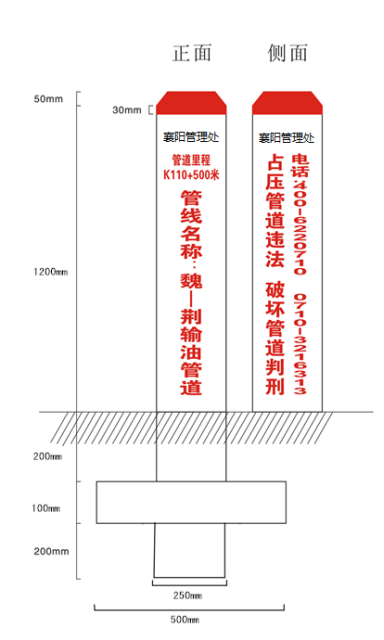

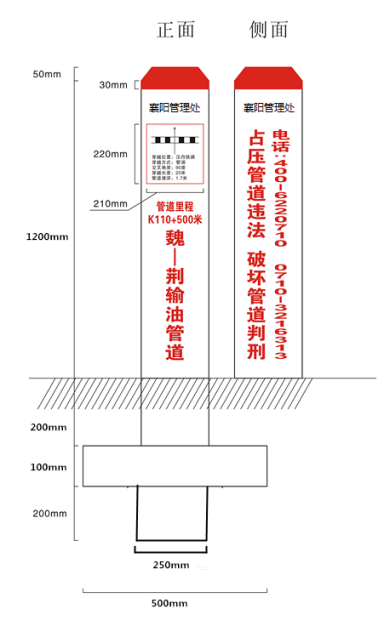

    穿越桩、交叉桩、设施桩、转角桩、分界桩等采用长方形警示桩,并预留出管道信息张贴位置,采用即时贴来标注管道基础信息,色彩运用参照SY/T 6654-2006 第2.3.3条执行。形式及规格见图2。
交叉桩记录与管道交叉物名称,交叉物与管道分上下书写。如果交叉物在管道上方穿过,交叉物名称在上,魏荆输油管道书写在下,反之魏荆管道书写字样在上。
    (3)加密桩(警示桩)
    加密桩(警示桩)宜采用长方形钢筋混凝土预制桩。原油管道桩身为白色,字体为红色。
