金能电力综合智能触摸屏安全工具柜说明

发布时间:2020-01-20  作者:金能电力   来源:金能电力 点击:
    综合智能(触摸屏)安全工具柜系统说明书
    一.产品概述
    智能工具柜管理系统由LCD触摸显示屏、主控制板,多个从机模块(温湿度采集控制及工具位置信号采集)组成,具有以下功能特点:
    1.一个主控制板最多可以连接32个从机模块。每个柜子里的从机模块可以安装多达30支位置传感器,并且多种工具可以任意组合配置。
    2.显示屏为15寸彩色LCD触摸屏。
    3.具有工具存取记录功能,可以查询各个柜子工具的存取情况 新 。
    4.距检时间监测功能,设置工具下次距检日期,当时间<15天,距检天数红色警示且有蜂鸣警示。
    5.工具信息显示功能,LCD显示屏同屏显示工具的配备数量、距检时间、在位编号情况、工具柜内、外温湿度及控制信息等。
    6.以图标形式直观显示工具在位情况(红色编号表示不在位,绿色编号表示在位)。新
    7.语音播报功能,主机具有自动播报工具的名称、操作状态等功能,当存取工具的时候进行语音播报提醒。
    8.具有工器具使用情况的自动检测功能,主机通过工具柜内配置的红外位置传感器自动检测工具的使用情况,在LCD显示屏显示。
    9.温湿度控制功能,通过显示主机可以统一设置工具柜的温度、湿度控制范围及温度报警值。
    10.除湿机有自动、手动两种工作状态,手动模式下可以使用强制功能按键,强制打开和关闭除湿机。
    11.短信提醒功能:工具柜的存取情况通过手机短信的形式发送至用户手机上,可以随意设置三个手机号码。
    12.密码开锁功能:配备电子密码锁,安全可靠,记录操作员的使用情况。
    二、智能综合安全工具柜功能及操作

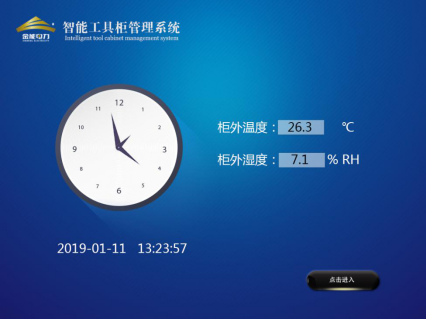

    1.开机主页面
    主界面显示当前时间,柜外温、湿度情况。触摸点击圆形时钟图标即可弹出数字键盘,可以对时间进行设置。点击进入按钮图标则进入主页数据显示界面。

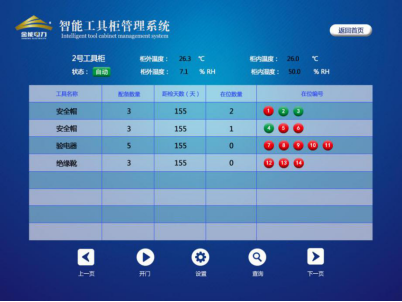

    2.主页数据显示页面
    主页数据显示界面主要显示的是各个柜子工具信息,包括柜内、外温湿度、工具名称、配备数量、距检天数、在位数量、在位情况等信息。编号图标显示红色则表示离位,绿色则表示在位。上下页按钮可进行各柜子页面切换。该界面还配有开门、设置、查询界面的按钮。状态一栏有自动、手动两种状态,表示的是此号柜中除湿机的工作状态。自动状态下,当温、湿度达到设定的范围值则除湿机会自动打开或者关闭。手动状态下,可以强制打开或者关闭除湿机。
    3.开门页面
    触摸点击白色输入框,弹出数字键盘,即可输入密码。密码正确则进入开门选择界面,可以一键打开所有柜门,可以选择性的打开柜门,密码不正确则再次返回此界面可重新输入。

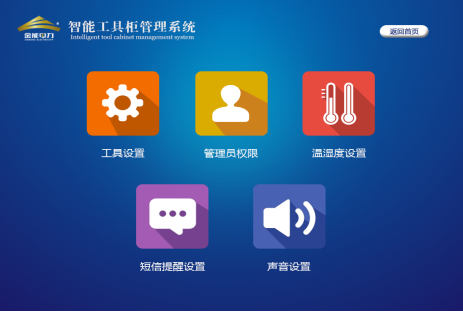

    4.设置主页面
    设置界面中包括工具设置、管理员权限、温湿度设置、短信设置、音量调节五项功能,触摸点击图标则进入对应界面进行设置。

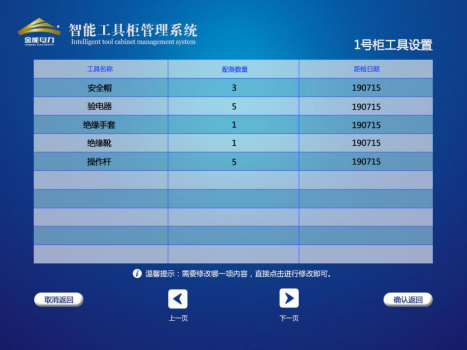

    a.工具设置界面
    工具设置界面中包括工具名称,配备数量,距检日期三个设置选项。触摸点击每项对应的空格则弹出键盘即可进行修改。
    注:1、工具名称不能超过8个中文或者16个英文字母。
    2、配备数量值范围为0~99。
    3、距检日期格式为年月日。例如格式190715 即表示 2019年7月15日,如果日期格式设置不正确则参数设置不会修改成功,会再次返回设置界面。
    b.管理员权限页面设置

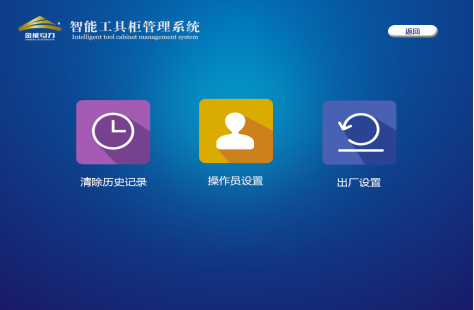

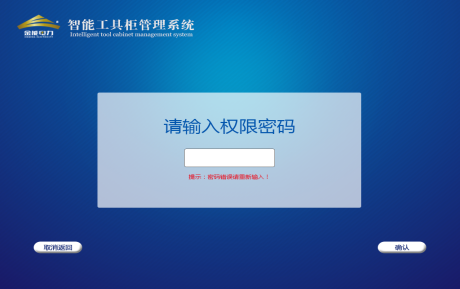

    进入管理员设置界面则需要输入权限密码,权限密码出厂默认设定为8888.输入密码后则进入设置界面,可以进行清除历史记录、出厂设置、操作员设置等操作。
    清除历史记录,会将历史记录从查询界面所有的信息内容清除掉。出厂设置,将系统恢复到出厂时候的各类数据参数状态,包括一些工器具的信息、操作员信息、温湿度控制参数等。
    触摸点击操作员注册确定按键则进入操作员设置界面,操作员名称最多可输入5个汉字或者10个字符,密码格式为6位数字密码,输入完整后按确认返回按钮,如果输入密码已被设定,或者注册的名称重复,则不会注册成功,将返回该页面继续输入,如输入密码格式正确则注册成功。最多可以注册7个操作员,名称密码不可以设置重复。出厂开锁密码为:111111,操作员名称默认 :石金能电力。
    如果需要修改密码则可以点击修改密码按钮,则可以进入密码重设界面点击对应的操作员下的修改密码按钮则进入修改对应操作员密码修改的界面在重设密码界面,需要先输入原始密码才可修改成功。如果忘记密码,则不能进行修改密码。只有将该操作员删除后,重新设置新的密码
    c.温湿度设置页面
    触摸点击手动、自动图标按钮,除湿机的工作状态可来回进行切换,绿色代表正运行的状态。手动状态下,除湿机开,除湿机关两个功能按键才起作用。自动状态下,可以对温、湿度的上下限值进行设置。
    除湿机的工作逻辑是这样的:当实际湿度达到湿度上限值或者实际温度低于温度下限值后,则除湿机会自动打开,当实际温度大于温度上限时候则自动关闭除湿机,当实际温度大于温度下限十分钟后,则也会自动关闭除湿机。
    勾选全部工具柜,修改数值及状态会应用到所有柜子中。点击上下页按钮,可以选择对应的柜子进行修改。

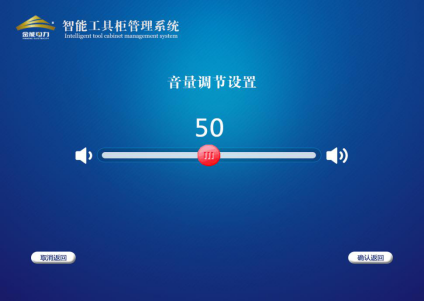

    d.音量设置界面
    左右拖动滑动按钮即可对音量大小进行调解,点击右边喇叭图标则有试听效果功能。

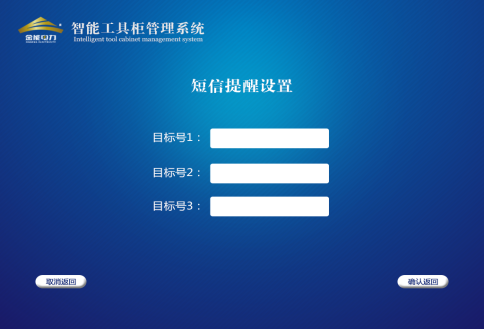

    e.短信设置页面
    触摸点击短信提醒开启、关闭按钮,可对短信提醒功能开启关闭进行选择。点击目标号空白栏即弹出数字键盘,进行手机号的输入。可以设置3个用户手机号码。

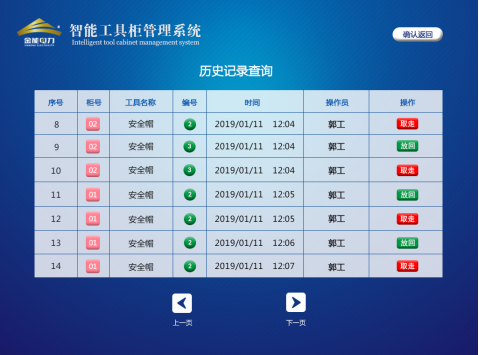

    5.历史记录查询页面
    历史记录查询界面展示的是柜子工器具放回、取走的情况,包括柜号、工具名称、编号,时间和操作员信息等。
