燃气管道标志桩、标识牌设置要求
发布时间：2020-04-14 作者：金能电力 来源：金能电力 点击:

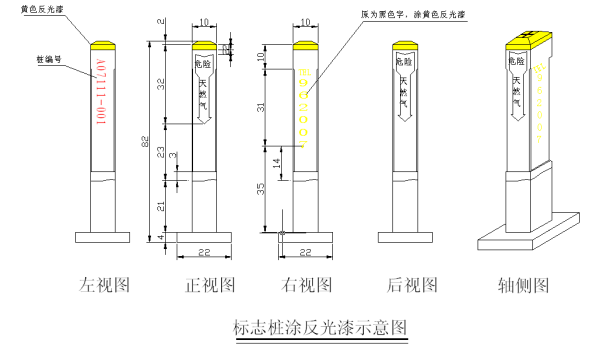

一、燃气管道标志桩设置（在非水泥路面）
1、燃气管道标志桩放置在管位上方，表面要求清洁、字迹清楚，无条件放置可平移，并说明平移距离。短桩设置在低于40cm绿化带中，长桩设置在高于40cm绿化带或农田中。
2、水平垂直埋设在管道正上方，可见长度内左右偏斜≯2公分。
3、燃气管道标志桩顶离地面高度55公分（短桩）或85公分（长桩）偏差≯5公分。
4、燃气管道标志桩间距为50m（纵向偏差≯0.15m），与管位中心线偏差≯0.25m。在管道起点、终点、三通、转角处必须设置标记桩。
5、燃气管道标志桩上面的电话号码须朝马路放置或人经过时第一时间能看到的方位放置。
二、燃气管道标志牌设置（在水泥等硬质路面）
1、表面要求清洁。
2、在地面固定牢固，必须用不锈钢螺钉固定并不得缺。
3、燃气管道标志牌间距为20m（纵向偏差≯0.1m），与管位中心线偏差≯0.25m，在起点、终点、三通、转角处必须设置标记牌。

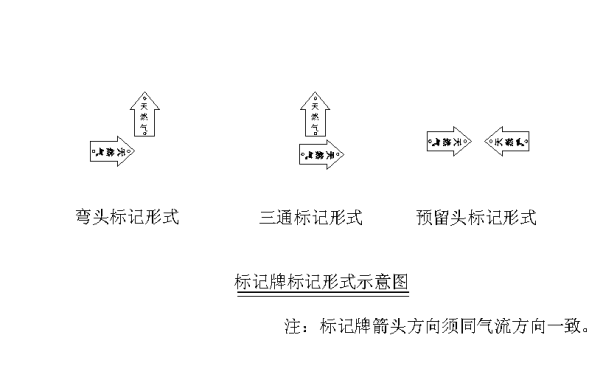

4、燃气管道标志牌箭头方向须同气流方向一致。三通为↑→（或←↑），弯头为（或），预留头为→←。
三、燃气管道穿越桩放置
1、在出入土点须放置标记桩，并在桩上标出出土点、入土点。
2、穿越长度超过50m时，且出入土点离马路边（或河流边）超过5m的，须在马路外侧2m增加一个标记桩，在河流两侧放置“严禁抛锚”标记牌。
3、穿越马路，须在马路内测放置标记牌，路两端必须放置标记牌，其余标记牌间距为20m，但每条马路不得少于3处标记牌。
四、燃气管道标志桩的编号规定
采用工程项目编号前6位数字加三位数顺序号组成：
如：环山路中压A燃气管道工程（项目编号： A0711109）：A07111XXX(如：A07111001、A07111002、A07111003…)。采用5cm高红色宋体字写于桩上。新建工程需在竣工图上注明桩位置及编号，在竣工图左下角分别注明标志桩与标志牌总的数量。
五、燃气管道标志桩制造要求
燃气管道标志桩身为混凝土制，桩身与桩底的钢筋必须连接起来
六、其他要求
当两根管道平行铺设且水平间距在0.4米至1米时，除在每根管线上方钉相应标记牌或竖标记桩外，需在较短管线的标记牌或标记桩上标记字母“G,Z,D”.其中G代表管线为高压管线、Z代表管线为中压管线、D代表管线为低压管线。标记牌上字母高度为1cm，标志桩上字母写在桩编号下方，字母高度与桩编号高度相同。
