油气管道标识标准讲究、简介及规范

发布时间:2020-07-20  作者:金能电力   来源:金能电力 点击:
    一、油气管道标识可有标准?颜色有什么讲究?
    我国现行的是:GB7231-2003《工业管道的基本识别色、识别符号和安全标识》,适用于工业生产中非地下埋设的气体和液体的输送管道。

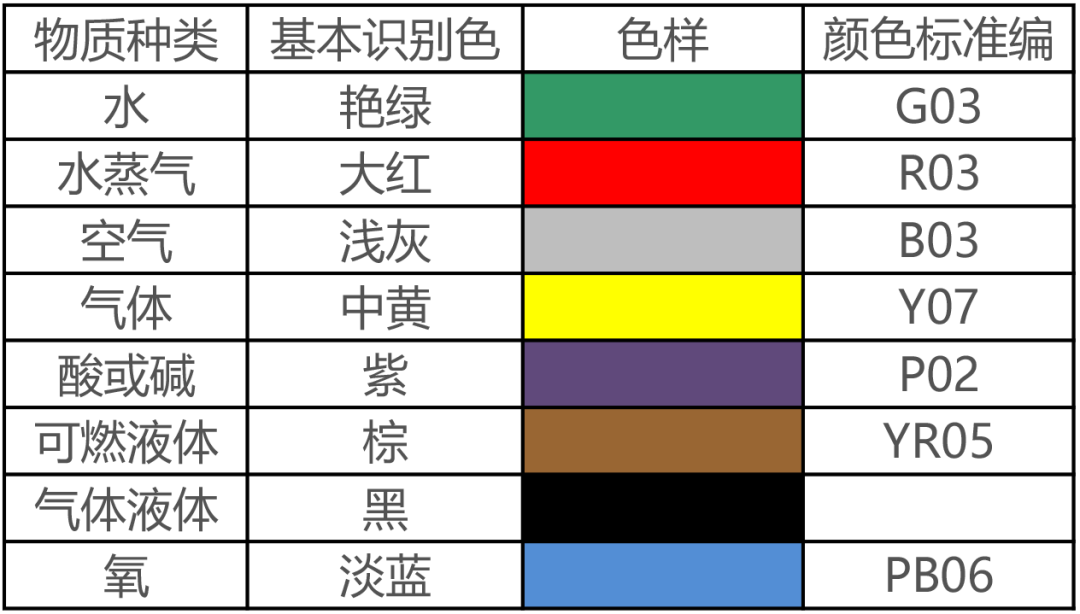

    现行的标准里规定的8种识别颜色,代表了8种物质种类,他们的颜色样板及标准编号如下所示。
    二、油气管道标识作用简介
    1、线路标识
    油气管道上方的各种地面和地下标记,包括里程桩/测试桩、标志桩、分界桩、警示牌、通信标石、管道标识带等标记。
    2、里程桩/测试桩
    里程桩主要用于标识油气管道走向、里程的地面标记,测试桩主要用于监测与测试管道阴极保护参数的地面标记,里程桩一般与测试桩结合设置。
    里程桩/测试桩根据高度分为高桩、低桩,除以下地区应选用高桩外,其它地区可选用低桩。
    a)植被丰富、地形复杂地区;
    b)采用直升机巡线的沙滩、戈壁地区。
    高桩里程桩/测试桩根据材质分为钢质高桩、混凝土高桩。钢质高桩适用于测试端点数量较多,或治安情况较好,线路标识不易受到破坏的地区。
    3、标志桩
    标志桩包括转角桩、河流穿越桩、隧道穿越桩、公路穿越桩、铁路穿越桩、管道交叉桩、通讯光缆(电缆)交叉桩、电力电缆交叉桩,主要用于标识管道方向变化、管道与地面工程(地下隐蔽物)交叉、管道结构(管径、壁厚、防护层)变化、管道附属地下设施的地面标记。
    4、分界桩
    明示管道所属行政管理区域分界的标记。
    5、警示牌
    当管道穿越大中型河流(山谷)、冲沟、隧道、临近水库及其泄洪区、水渠、人口密集区、地(震)质灾害频发区、地震断裂带、矿山采空区等危险点源时,明示管道安全防范事项的标记。
警示牌根据材质分为钢质警示牌、混凝土警示牌,钢质警示牌地面以上高2.5米,混凝土警示牌地面以上高1.6米。
    6、通信标石
    主要用于标识通信光缆敷设位置、走向的地面标记。
    通信标石根据高度分为A型和B型,A型通信标石地面以上高1米,B型通信标石地面以上高0.6米。加密桩做法与通信标石相同。
    7、加密桩
    两个相邻里程桩之间,按一定距离埋设的用于确认管线走向的地面标记,同时用于管道埋深较浅的沟渠、重载车辆通过未作管道保护涵的道路、管道经过人口稠密区等特殊地段的地面警示标记。
    8、管道标识带
    连续敷设于埋地管道上方,用于防止第三方施工损坏管道而设置的地下标记。
    关于石油天然气管道施工的各种标准规范
    SY0470-2000 石油天然气管道跨越工程施工及验收规范
    GB/T9711.1-1997 石油天然气工业 输送钢管交货技术条件 第1部分:A级钢管
    GB/T9711.2-1999 石油天然气工业输送钢管 交货技术条件 第2部分:B级钢管
    GB50341-2003 立式圆筒形钢制焊接油罐设计规范
    SY/T5170-1998 石油天然气工业用-钢丝绳规范
    SY/T0330-2004 现役管道的不停输移动推荐做法
    SY/T6556-2003 大型地面常压储罐防火和灭火
    SY/T6516-2001 石油工业电焊焊接作业安全规程
    GB/T14164-2005 石油天然气输送管用热轧宽钢带
    SY/T4079-95 石油天然气管道穿越工程施工及验收规范
    SY0402-2000 石油天然气站内工艺管道工程施工及验收规范
    SY0470-2000 石油天然气管道跨越工程施工及验收规范
    SY/T0048-2000 石油天然气工程总图设计规范
    SY/T0003-2003 石油天然气工程制图标准
    SY/T0452-2002 石油天然气金属管道焊接工艺评定
    SY/T0327-2003 石油天然气钢质管道对接环焊缝全自动超声波检测
    GB50128-2005 立式圆筒形钢制焊接储罐施工及验收规范
    GB/T9711.3-2005 石油天然气工业 输送钢管交货技术条件 第3部分:C级钢管
    GB50369-2006 油气长输管道工程施工及验收规范(代替SY0401-98 )
    SY/T4109-2005 石油天然气钢质管道无损检测
    消防技术标准规范汇编(2007上下)
    SY/T0082.1-2006 石油天然气工程初步设计内容规范 第1部分:油气田地面工程
    SY/T0082.2-2006 石油天然气工程初步设计内容规范 第2部分:管道工程
    SY/T0082.3-2006 石油天然气工程初步设计内容规范 第3部分:天然气处理厂工程
    GB/T19830-2005 石油天然气工业 油气井套管或油管用钢管
    GB/T20173-2006 石油天然气工业 管道输送系统 管道阀门
    GB/T20660-2006 石油天然气工业 海上生产设施的火灾、爆炸控制、削减措施 要求和指南
    GB/T20972.1-2007 石油天然气工业 油气开采中用于含硫化氢环境的材料 第1部分:选择抗裂纹材料的一般原则
